適用介質
氣體、液體、蒸汽等多種介質
不適用介質
低流速液體氣體

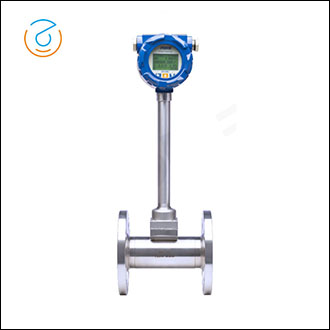

ZA-LUGB型渦街流量計是根據卡門(Karman)渦街原理測量氣體、蒸汽或液體的體積流量標況的體積流量或者質量流量。并可作為流量變送器應用與自動化控制系統中。該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號絮亂等問題，并采用了特別的傳感器封裝技術和防護措施，保證了產品的可靠性。該產品具有電路先進、功耗微低、量程比寬、結構簡單、阻力損失小、堅固耐用、用途廣、使用壽命長、工作穩定、便于安裝調試等特點。
產品特點
1、無可動部件，長期穩定，結構簡單便于安裝和維護
2、傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道插入式流量傳感器形式
3、精確度較高，通常液體的測量精度為土1%;氣體的測量精度為±1.5%
4、測量量程范圍寬，在雷諾數為2x104~7x106范圍內，可達1:20
5、壓損小(約為孔板流量計的1/4~1/2),屬于節能流量儀表
6、安裝方式靈活，根據現場工藝管道不同，可水平，垂直和不同角度傾斜安裝
7、采用消擾電路和抗震動傳感頭，具有一定抗環境震動性能
8、采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上
9、由軟件對儀表系數非線性進行修正，提高測量精度
10、采用EEPROM對累積流量進行掉電保護，保護時間大于10年
用途
渦街流量計可廣泛用于大、中、小型各種管道給排水、工業循環、污水處理、油類及化學試劑以及壓縮空氣、飽和及過熱蒸汽、天然氣及各種介質流量的計量。
技術參數
執行標準 | 渦街流量傳感器(JB/T9249-1999) |
公稱通徑(mm) | 15、25、40、50、65、80、100、125、150、200、250、300、(200~1000插入式) |
公稱壓力(MPa) | 1.6MPa、2.5Mpa、4.0Mpa(其他可定制) |
使用條件 | 介質溫度:-40℃-+250℃、-40℃-+350℃ 環境溫度:-20℃-+60℃ 相對濕度:5%-90% 大氣壓力:86kpa-106kpa |
輸出信號功能 | 脈沖信號，4-20mA
|
通訊輸出功能 | RS485通訊輸出，HART協議等 |
精 確 度 | 管道式:液體+1%:氣體或者蒸汽+1.5%、+1%插入式:液體+2%;氣體或者蒸汽+2.5% |
范 圍 度 | 1:10、1:15、1:20 |
供電電壓 | A、外電源:24VDC+15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B、內電源:1組3.0V10AH鋰電池，電池電壓在2.0-3.0V時均正常工作 |
輸出信號 | 方波脈沖(不包括電池供電型):高電平>5V，低電平≤1V;電流:4~20mA |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆標志 | 本安型:ExiaⅡ CT2-T6，隔爆型:ExdICT2-T6 |
防護等級 適用介質 | 普通型IP65 氣體、液體、蒸汽 |
