產品特點

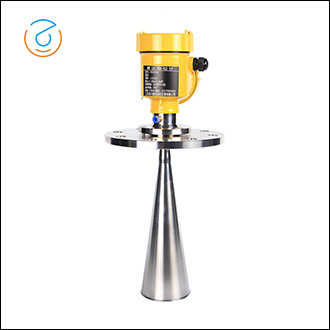

特征 | 多種天線，抗結露、結晶、掛料、粉塵，波束集中。克服6G雷達天線，易堵、尺寸大、發射角大、測量不準確、測量距離短等缺點。 |
應用 | 散裝物位測量的選擇，適用于水泥、電力、鋼鐵行業中大量程、高粉塵、高溫、低介電常數介質的測量 |
最大量程 | 70m |
測量精度 | ±15mm |
天線材料 | (T型)不銹鋼316L喇叭/PTFE振子 (V型)不銹鋼316L/PTFE振子 (W型)不銹鋼316L/PTFE振子 |
天線結構 | (T型)尖錐形振子，防凝結物差 (V型)錐面振子，防凝結物(W型)拋物面天線，4度開角 |
過程溫度 | (T型)(-40~200)°C (V型)(-40~200)°C (W型)(-40~200)°C |
過程壓力 | (T型)(-0.1~4)MPa (V型)(-0.1~0.3)MPa (W型)(-0.1~4)MPa |
頻率范圍 | 26GHz |
信號輸出 | (4~20)mA/HART |
電源 | 24VDC兩線制 |
詳細介紹
FEDRD59 | 標準型(非防爆) !本安型(Exia lC T4) |
天線型式/材料/過程溫度 | B(T型)喇叭天線中48mm/不銹鋼316L C(T型)喇叭天線中78mm/不銹鋼316L H(T型)喇叭天線中98mm/不銹鋼316L 1(T型)喇叭天線Ф98mm(加長)/不銹鋼316L 」(T型)喇叭天線中123mm/不銹鋼316L K(S型)喇叭天線Ф98mm/PP/帶PTFE罩 L(S型)喇叭天線中98mm(加長)/PP/PTFE罩、 M(V型)喇叭天線中98mm/不銹鋼316L/PTFE罩 N (V型)喇叭天線中98mm(加長)/不銹鋼316L/PTFE罩 P(V型)喇叭天線中123mm/不銹鋼316L/PTFE罩 Q(W型)拋物面天線中195mm/不銹鋼316L R(W型)拋物面天線中246mm/不銹鋼316L X 特殊定制 |
過程連接/材料 | GP(H)螺紋 G1?A/不銹鋼316L GA(H)螺紋 1?NPT/不銹鋼316L GB(G)螺紋 G1?A/PP GC(J)螺紋 G1?A/不銹鋼316L/溫度(-60~250)'℃ GD(K)螺紋 G1?A/不銹鋼316L/溫度(-60~400)℃℃、壓強40MPa GE(I)螺紋 G1?A/不銹鋼316L(帶吹掃) GX 特殊定制 |
密封/過程溫度 | 2 Viton(-60~150)℃ 3 Kalrez(-60~250)℃ 4 石墨(-60~400)℃ |
電子組件 | B(4~20)mA/HART兩線制 |
外殼/防護等級 | A 鋁/IP67 B 塑料/IP66 D 鋁兩腔/IP67 G 不銹鋼316L/IP67 |
電纜進線 | M M20x1.5 N NPT |
現場顯示/編程 | A 帶 X 不帶 |
注 | 本安型(Exia lC T4)只限用“B”電子組件及“A”型外殼; 電子組件及“D”型外殼; 標配法蘭大小參照GB/T9119-2000 PN1.6MPa尺寸,厚度為15 |
