物位儀表

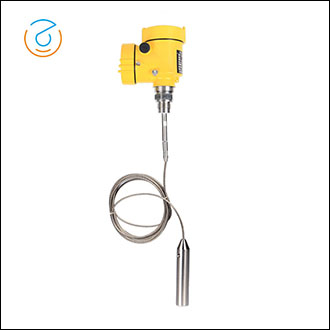

導波雷達物位計



產品簡介

導波雷達物位計是基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式或桿式探頭傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號。導波雷達物位計具有低維護,高性能、高精度、高可靠性,使用壽命長等優點。在與電容,重錘等接觸式儀表相比較,具有無可比擬的優越性。微波信號的傳輸不受大氣的影響,所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。

工作原理

導波雷達物位計發出的高頻微波脈沖沿著探測組件(鋼纜或鋼棒)傳播,遇到被測介質,由于介電常數突變,引起反射,一部分脈沖能量被反射回來。發射脈沖與反射脈沖的時間間隔與被測介質的距離成正比。反射的脈沖信號沿纜式或桿式探頭傳導至儀表電子線路部分,微處理器對此信號進行處理,識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成,距離物料表面的距離D與脈沖的時間行程T成正比:

D=C×T/2

其中C為光速

因空罐的距離E已知,則物位L為:

L=E-D

通過輸入空罐高度E(=零點),滿罐

高度F(=滿量程)及一些應用參數來

設定,應用參數將自動使儀表適應測

量環境,對應于4-20mA輸出。



產品特點

低維護,使用壽命長;

高性能、高精度、高可靠性;

天線尺寸小,便于安裝;
    非接觸雷達,無磨損;

幾乎不受腐蝕、泡沫影響;
    幾乎不受大氣中水蒸氣、溫度和壓力變化影響;

嚴重粉塵環境對高頻物位計工作影響不大;

波長更短,對在傾斜的固體表面有更好的反射;

波束角小,能量集中,增強了回波能力的同時又有利于避開干擾物;

測量盲區更小,對于小罐測量也會取得良好的效果;

高信噪比,即使在波動的情況下也能獲得更優的性能;

高頻率,是測量固體和低介電常數介質的最佳選擇。

多種過程連接方式及探測組件的型式,使導波雷達物位計適用于各種復雜工況及應用場合。如:高溫、高壓及小介電常數介質等;

采用脈沖工作方式,導波雷達物位計發射功率低,可安裝于各種金屬、非金屬容器內,對人體及環境均無傷害。



技術參數

ZA-RD701

適用介質

液體,固體粉料

應       用

液體及固體粉狀測量,復雜過程條件

防爆認證

Exia IIC T6 Ga/ Exd ia IIC T6 Gb

測量范圍

30m

頻       率

500MHz-1.8GHz

天       線

單纜或單桿式天線

測量精度

±10mm

過程溫度

(-40~250)℃

過程壓力

(-0.1~4)MPa

信號輸出

(4~20)mA/HART

現場顯示

四位LCD   可編程

電       源

兩線制(DC24V)/四線制(DC24V/AC220V)

外       殼

鋁/ 塑料

過程連接

螺紋/法蘭(選配)



ZA-RD702

適用介質

液體,特別是強腐蝕性的液體

應       用

酸類、堿類或其它腐蝕性介質測量

防爆認證

Exia IIC T6 Ga/ Exd ia IIC T6 Gb

測量范圍

20m

頻       率

500MHz-1.8GHz

天       線

全四氟密封纜式或桿式天線

測量精度

±10mm

過程溫度

(-40~200)℃

過程壓力

(-0.1~0.3)MPa

信號輸出

(4~20)mA/HART

現場顯示

四位LCD   可編程

電       源

兩線制(DC24V)/四線制(DC24V/AC220V)

外       殼

鋁/ 塑料

過程連接

螺紋/法蘭(選配)



ZA-RD703

適用介質

固體粉料

應       用

水泥倉粉料的測量;粉煤灰粉料測量

防爆認證

Exia IIC T6 Ga/ Exd ia IIC T6 Gb

測量范圍

30m

頻       率

500MHz-1.8GHz

天       線

雙纜式天線

測量精度

±10mm

過程溫度

(-40~150)℃

過程壓力

(-0.1~4)MPa

信號輸出

(4~20)mA/HART

現場顯示

四位LCD   可編程

電       源

兩線制(DC24V)/四線制(DC24V/AC220V)

外       殼

鋁/ 塑料

過程連接

螺紋/法蘭(選配)



ZA-RD704

適用介質

液體,特別是低介電常數的液體

應       用

無離子水、脫氧水等液體的測量

防爆認證

Exia IIC T6 Ga/ Exd ia IIC T6 Gb

測量范圍

6m

頻       率

500MHz-1.8GHz

天       線

同軸管式天線

測量精度

±5mm

過程溫度

(-40~250)℃

過程壓力

(-0.1~4)MPa

信號輸出

(4~20)mA/HART

現場顯示

四位LCD   可編程

電       源

兩線制(DC24V)/四線制(DC24V/AC220V)

外       殼

鋁/ 塑料

過程連接

螺紋/法蘭(選配)
