產品簡介

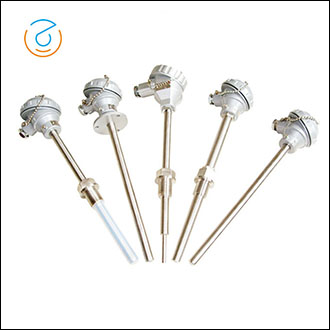

ZA-WR系列熱電偶是一種溫度傳感器。在化學工業自控系統中應用廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。HW-WR系列熱電偶通常和顯示儀表、記錄儀表、電子計算機等 配套使用，直接測量現場存在碳氫化合物等爆炸的0～1300℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。
ZA-WR系列熱電偶是一種感溫元件，是一種儀表。它直接測量溫度，并把溫度信號轉熱電偶換成熱電動勢信號, 通過電氣儀表（二次儀表）轉換成被測介質的溫度。熱電偶測溫的基本原理是兩種不同成份的材質導體組成閉合回路，當兩端存在溫度梯度時，回路中就會有電流通過，此時兩端之間就存在電動勢——熱電動勢，這就是所謂的塞貝克效應(Seebeck effect)。兩種不同成份的均質導體為熱電極，溫度較高的一端為工作端，溫度較低的一端為自由端，自由端通常處于某個恒定的溫度下。根據熱電動勢與溫度的函數關系，制成熱電偶分度表；分度表是自由端溫度在0℃時的條件下獲得的，不同的熱電偶具有不同的分度表。在熱電偶回路中接入第三種金屬材料時，只要該材料兩個接點的溫度相同，熱電偶所產生的熱電勢將保持不變，即不受第三種金屬接入回路中的影響。因此，在熱電偶測溫時，可接入測量儀表，測得熱電動勢后，即可知道被測介質的溫度。
裝配簡單，更換方便；
壓簧式感溫元件，抗振性能好；
機械強度高，耐壓性能好；
測量精度高；
測量范圍大（－200℃～1300℃，特殊情況下－270℃～2800℃）；
熱響應時間快；
耐高溫可達2800度；
使用壽命長。
工作種類
隔爆型熱電偶；
本安型熱電偶；
鎧裝熱電偶；
電站測溫專用熱電偶；
煙道（風道）熱電偶等。
溫度及允差
熱電偶類別 | 代號 | 分度號 | 最高溫度 | 測量溫度 | 允許偏差△t℃ |
鉑銠30-鉑銠6 | WRR | B | 0~1800 | 0-1600 | ±1.5℃或±0.25%t |
鉑銠10-鉑 | WRP | S | 0~1600 | 0-1300 | ±1.5℃或±0.25%t |
鎳鉻-鎳硅 | WRN | K | 0~1300 | 0-1100 | ±2.5℃或±0.75%t |
鎳鉻-銅鎳 | WRE | E | 0~800 | 0-800 | ±2.5℃或±0.75%t |
型號規格
型 號 | 分 度 號 | 測溫范圍℃ | 保護管材料 | 熱響應時間 | 規 格 | |
d | L x l | |||||
WRP-130 | 0-1300 | 高鋁質 | ＜ 150S | Φ16 | 300x150 | |
WRP-131 | ＜ 360S | Φ25 | ||||
WRQ-130 | R | 0-1300 | ＜ 150S | Φ16 | ||
WRQ-131 | ＜ 360S | Φ25 | ||||
WRR-130 | 0-1600 | 剛玉管 | ＜ 150S | Φ16 | ||
WRR-131 | ＜ 360S | Φ25 | ||||
