應用領域

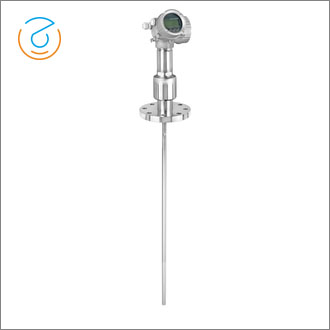

Levelflex FMP54適用于極端工況下的液位連續測量。采用陶瓷-石墨密封的過程連接，能保證在高溫高壓場合的使用安全，例如用于蒸汽鍋爐和有毒介質（如液氨）的液位測量。同時，氣密饋通能提供更高的安全性。在高壓的帶氣相層的液位測量中，只有帶氣相補償技術的FMP54才能提供準確可靠的測量結果。測量穩定可靠，不受液面波動、泡沫或介質變化的影響。
可選擇桿式、纜式或同軸桿測量。
過程連接：1?" 螺紋或法蘭
溫度：-196 到 +450°C (-320 到 +842°F)
壓力：-1 到 +400bar (-14.5 到 +5,800psi)
最大測量范圍：桿式 10m (33ft), 纜式 45m (148ft), 同軸桿 6m (20ft)
測量誤差：桿式 ±2mm (0.08")
國際防爆保護認證, WHG溢出保護, SIL, 船級認證, 蒸汽鍋爐認證, 5點線性協議
優勢
即使在多變的測量產品或過程條件下，依然保持可靠測量
HistoROM集成數據存儲單元，帶來快速便捷的調試、維修和診斷
多回波追蹤創新技術，為測量結果帶來高度可靠性
硬件與軟件根據IEC 61508標準開發，達到SIL3級別
心跳技術，在整個生命周期內實現高效、安全的工廠運營
無縫集成到控制或資產管理系統，直觀的引導式操作概念（現場或通過控制系統）
通過世界權威的SIL和WHG實驗認證，節約您的時間與經濟成本
規格參數
| 測量原理 | 導波雷達 |
| 特點/應用 | Premium精度的設備，適用高壓/高溫應用 桿式探頭、纜式探頭、同軸探頭 內置數據存儲單元，出廠預標定，可靠測量：波動液面+泡沫，變化介質 |
| 界面測量 | 清晰的液/液界面； 同時測量界面和總液面高度 |
| 特點 | Heartbeat Technology, Bluetooth? commissioning, Operation and maintenance SmartBlue App, HistoROM, RFID TAG for easy identification |
| 電源/通信 | 兩線制（HART、PROFIBUS PA、FOUNDATION Fieldbus） 四限制（HART） |
| 測量精度 | 桿式探頭：+/- 2 mm (0.08 in) 纜式探頭<= 15 m (49 ft): +/- 2 mm (0.08 in) Rope probe > 15 m (49 ft)： +/- 10 mm (0.39 in) 同軸探頭：+/- 2 mm (0.08 in) |
| 環境溫度 | -50...+80 °C (-58...+176 °F) |
| 過程溫度 | 增溫型（XT）：-196...+280 °C (-321...+536 °F) 高溫型（HT）：-196...+450 °C (-321...+842 °F) |
| 過程壓力（絕壓）/最大過壓限定值 | 真空...400 bar (真空...5800 psi) |
| 主要接液部件 | 桿式探頭： 304、316L、Alloy C合金、陶瓷 纜式探頭： 304、316、316L、Alloy C合金、陶瓷 同軸探頭： 304、316L、Alloy C合金、陶瓷 |
| 過程連接 | 螺紋： G 1 1/2、MNPT 1 1/2 法蘭： ASME 2"...4"、 DN50...DN100、 JIS 10K、63K、 Fisher Masoneilan |
| 傳感器長度 | 桿式探頭：10 m (33 ft) 纜式探頭：45 m (148 ft) 同軸探頭：6 m (20 ft) |
| 最大測量距離 | 桿式探頭： 10 m (33 ft)；最小介電常數DK>1.6 纜式探頭： 25...30 m (82...98 ft)；最小介電常數DK>1.6； 30...45 m (98...148 ft)；最小介電常數DK >1.9 同軸探頭；最小介電常數DK>1.4 |
| 通信 | 4...20 mA HART PROFIBUS PA FOUNDATION Fieldbus |
| 證書和認證 | ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、KC、EAC |
| 安全認證 | 溢出保護WHG SIL |
| 設計認證 | EN 10204-3.1 NACE MR0175、MR0103 ASME B31.1、B31.3 AD2000 |
| 船級認證 | GL/ DNV/ ABS/ LR/ BV |
| 選項 | 分體式傳感器，帶3 m (9 ft)電纜 |
| 應用限制 | 應用限制 |
